顶点坐标变换与纹理调整

顶点坐标定义

顶点坐标的定义遵循反N字形顺序，确保绘制的形状是矩形。具体顶点坐标如下：

float vertices[] = {    -1.0f,  1.0f, 1.0,  0,  0, // 0 左上    -1.0f, -1.0f, 1.0,  0,  1, // 1 左下    1.0f,  1.0f, 1.0,  1,  0, // 2 右上    1.0f, -1.0f, 1.0,  1,  1  // 3 右下};

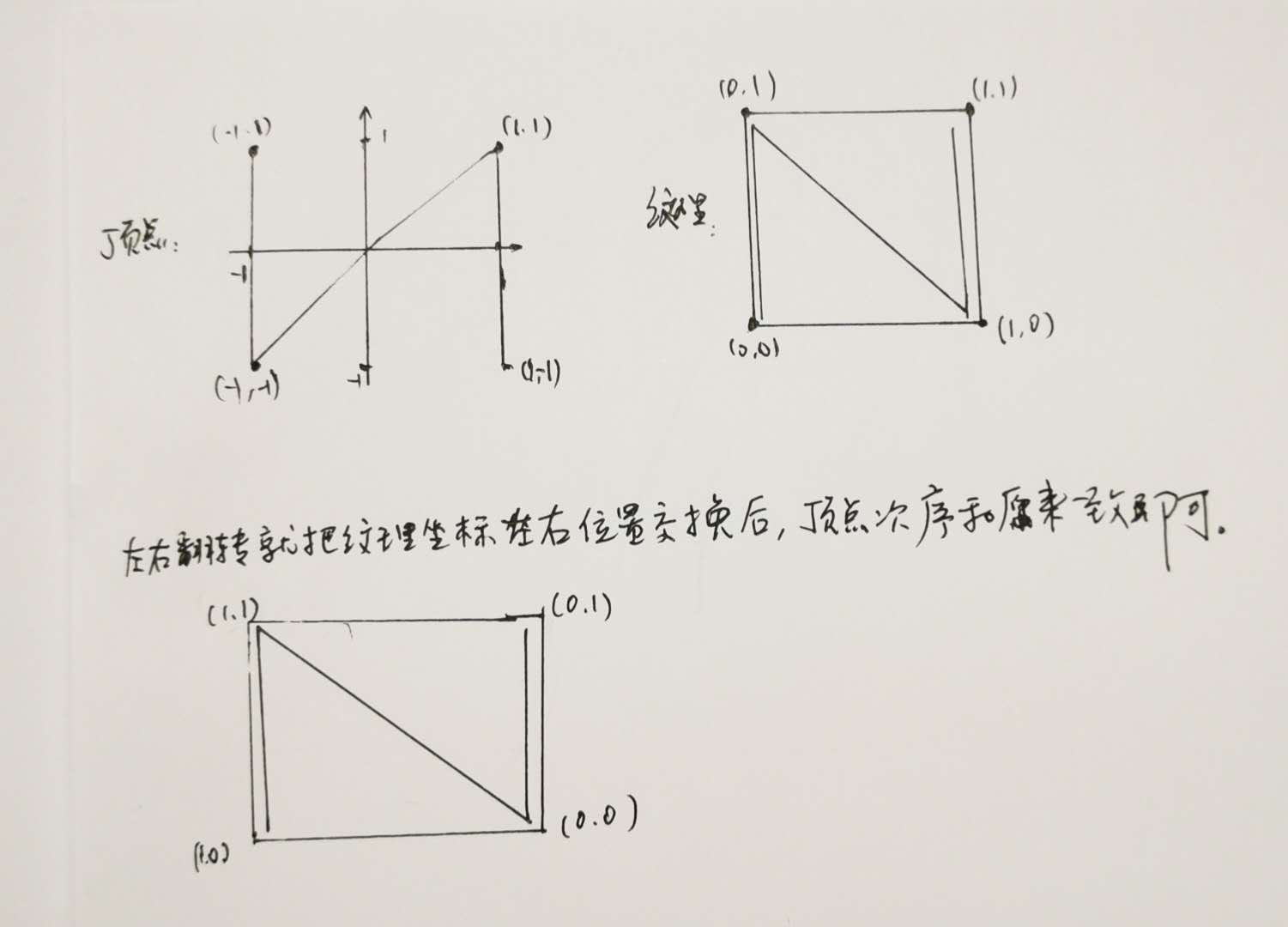

左右翻转方法

为了实现左右翻转，只需交换纹理坐标的左右值，顶点坐标顺序保持不变。变换后坐标如下：

float vertices[] = {    -1.0f,  1.0f, 1.0,  1,  0, // 0 左上    -1.0f, -1.0f, 1.0,  1,  1, // 1 左下      1.0f,  1.0f, 1.0,  0,  0, // 2 右上    1.0f, -1.0f, 1.0,  0,  1  // 3 右下};

上下翻转方法

如果需要上下翻转，可以通过调整纹理坐标的上下值来实现。变换后坐标如下：

float vertices[] = {    -1.0f,  1.0f, 1.0,  0,  1, // 0 左上    -1.0f, -1.0f, 1.0,  0,  0, // 1 左下      1.0f,  1.0f, 1.0,  1,  1, // 2 右上    1.0f, -1.0f, 1.0,  1,  0  // 3 右下};

变换前的和变换后的对比

变换前：

float vertices[] = {    -1.0f,  1.0f, 1.0,  0,  0, // 0 左上    -1.0f, -1.0f, 1.0,  0,  1, // 1 左下      1.0f,  1.0f, 1.0,  1,  0, // 2 右上    1.0f, -1.0f, 1.0,  1,  1  // 3 右下};

变换后（左右翻转）：

float vertices[] = {    -1.0f,  1.0f, 1.0,  1,  0, // 0 左上    -1.0f, -1.0f, 1.0,  1,  1, // 1 左下      1.0f,  1.0f, 1.0,  0,  0, // 2 右上    1.0f, -1.0f, 1.0,  0,  1  // 3 右下};

变换前（上下翻转）：

float vertices[] = {    -1.0f,  1.0f, 1.0,  0,  1, // 0 左上    -1.0f, -1.0f, 1.0,  0,  0, // 1 左下      1.0f,  1.0f, 1.0,  1,  1, // 2 右上    1.0f, -1.0f, 1.0,  1,  0  // 3 右下};

变换后（上下翻转）：

float vertices[] = {    -1.0f,  1.0f, 1.0,  0,  0, // 0 左上    -1.0f, -1.0f, 1.0,  0,  1, // 1 左下      1.0f,  1.0f, 1.0,  1,  1, // 2 右上    1.0f, -1.0f, 1.0,  1,  0  // 3 右下};

通过上述方法，可以轻松实现顶点坐标的左右翻转和上下翻转，确保纹理坐标与顶点坐标的反N字形连线相匹配。
